今週、友人のために eBPF/SystemTap のような動的トレースツールを使っていくつかの非常に興味深い機能を実装しました。この記事はそのまとめです。
はじめに#
実際、今週のいくつかのアイデアは、ある日友人から私に尋ねられた質問に由来しています。
私たちは、マシン上のどのプロセスが ICMP リクエストを送信しているかを監視できますか？PID、ICMP パケットの出口アドレス、ターゲットアドレス、プロセスの起動コマンドを取得する必要があります。
非常に興味深い質問です。実際、この問題を受け取ったとき、私たちの最初の反応は「マシン上のプロセスが ICMP パケットを送信するときに」直接どこかにログを書き込むことだと思います。emmmm、ミームで締めくくりましょう。
うん、皆さんが私が言いたいことを理解しているかもしれません。このようなシナリオでは、実際にはバイパスで侵入しない方法を選択するしかありません。
では、パケットのバイパストレースに関して、皆さんの最初の反応はおそらく tcpdump でパケットをキャプチャすることです。しかし、今日の問題において、tcpdump はパケット情報を取得することはできますが、具体的な PID や起動コマンドなどの情報を取得することはできません。
したがって、私たちは別の方法を使用してニーズを満たす必要があるかもしれません。
ニーズの最初の段階では、私たちが選択できる方法は以下のようなものがあります。
- /proc/net/tcp を通じて具体的なソケットの inode 情報を取得し、PID を逆引きする。
- eBPF + kprobe を使用して監視する。
- SystemTap + kprobe を使用して監視する。
最初の方法では、実際には TCP レイヤーの情報しか取得できませんが、ICMP は TCP プロトコルではありません（残念ながら（同じく L4 ですが）。
最終的に、私たちは eBPF/SystemTap と kprobe を組み合わせる道しか残されていないようです。
基本的なトレース#
Kprobe#
次のコードの実際の操作に進む前に、まず Kprobe について理解しましょう。
まず、公式文書の紹介を引用します。
Kprobes を使用すると、任意のカーネルルーチンに動的にブレークインし、デバッグおよびパフォーマンス情報を非破壊的に収集できます。ブレークポイントがヒットしたときに呼び出されるハンドラールーチンを指定して、ほぼ任意のカーネルコードアドレスでトラップできます。
現在、2 種類のプローブがあります：kprobes と kretprobes（リターンプローブとも呼ばれます）。kprobe は、カーネル内のほぼ任意の命令に挿入できます。リターンプローブは、指定された関数が戻るときに発火します。
一般的なケースでは、Kprobes ベースの計測はカーネルモジュールとしてパッケージ化されます。モジュールの初期化関数は、1 つ以上のプローブをインストール（「登録」）し、終了関数はそれらを登録解除します。register_kprobe () のような登録関数は、プローブを挿入する場所と、プローブがヒットしたときに呼び出されるハンドラを指定します。
簡単に言えば、kprobe はカーネルが提供するトレースメカニズムであり、特定のカーネル関数を実行する際に、設定したルールに従ってコールバック関数をトリガーします。公式の言葉を借りれば、「ほぼ任意のカーネルコードアドレスでトラップできます」。
今日のシナリオでは、eBPF を使用するにせよ SystemTap を使用するにせよ、Kprobe に依存し、適切なフックポイントを選択してカーネル呼び出しのトレースを完了する必要があります。
では、今日のシナリオでは、どの関数に対応するフックを追加すべきでしょうか？
まず、ICMP は L4 パケットであり、最終的に IP パケットにカプセル化されて配信されます。では、カーネル内の IP パケット送信における重要な呼び出しを見てみましょう。以下の図を参照してください。
ここでは、ip_finish_output をフックポイントとして選択します。
OK、フックポイントが確認されたので、正式なコーディングを始める前に、ip_finish_output について簡単に紹介します。
ip_finish_output#
まず、この関数を見てみましょう。
static int ip_finish_output(struct net *net, struct sock *sk, struct sk_buff *skb)
{
int ret;
ret = BPF_CGROUP_RUN_PROG_INET_EGRESS(sk, skb);
switch (ret) {
case NET_XMIT_SUCCESS:
return __ip_finish_output(net, sk, skb);
case NET_XMIT_CN:
return __ip_finish_output(net, sk, skb) ? : ret;
default:
kfree_skb(skb);
return ret;
}
}
具体的な詳細はここでは展開しません（実際には非常に多いので Orz）。システムコール ip_finish_output が呼び出されると、設定した kprobe のフックがトリガーされ、設定したフック関数に net, sk, skb の 3 つのパラメータが渡されます（これらの 3 つのパラメータは ip_finish_output を呼び出すときの値です）。
この 3 つのパラメータの中で、主に struct sk_buff *skb に注目します。
Linux カーネルのプロトコルスタックの実装に精通している方は、sk_buff というデータ構造に非常に馴染みがあるでしょう。このデータ構造は、Linux カーネル内のネットワーク関連のコアデータ構造です。ポインタのオフセットを通じて、このデータ構造は、送信待ち / 受信済みのデータがメモリ内にどのように格納されているかを確認するのに非常に便利です。
口頭で説明するのは少し抽象的なようなので、図を見てみましょう。
TCP パケットを送信する例を挙げると、この図では sk_buff が 6 つの段階を経ていることがわかります。
a. TCP のオプション（MSS など）に基づいてバッファを割り当てる。
b. MAX_TCP_HEADER に基づいて、確保したメモリバッファ内にすべてのネットワーク層のヘッダーを収容できる十分なスペースを予約する（TCP/IP/Link など）。
c. TCP のペイロードを埋め込む。
d. TCP ヘッダーを埋め込む。
e. IP ヘッダーを埋め込む。
f. リンクヘッダーを埋め込む。
TCP パケット構造を参照すると、より直感的な理解が得られます。
皆さんは、sk_buff のポインタ操作を通じて、異なるレイヤーのヘッダーや具体的なペイロードを簡単に取得できることがわかります。
OK、では正式に私たちが必要な機能の実装を始めましょう。
eBPF + KProbe#
まず、eBPF について簡単に紹介します。BPF は Berkeley Packet Filter の略で、最初はカーネル内でネットワークパケットフィルタリング機能を実装するために設計されました。しかし、その後、コミュニティによって多くの強化が行われ、ネットワーク以外の用途にも適用できるようになりました。これが名前の中の e の由来です（拡張）。
本質的に、eBPF はカーネル内に VM のレイヤーを維持し、特定のルールに基づいて生成されたコードをロードし、カーネルをよりプログラマブルにします（後で、eBPF の入門から応用までの紹介記事を書きたいと思います）。
ヒント: Tcpdump の背後には BPF があります。
この実装では、私たちは BCC を使用して、eBPF に関連するコーディングの難易度を簡素化しました。
では、まずコードを見てみましょう。
from bcc import BPF
import ctypes
bpf_text = """
#include <linux/ptrace.h>
#include <linux/sched.h> /* For TASK_COMM_LEN */
#include <linux/icmp.h>
#include <linux/ip.h>
#include <linux/netdevice.h>
struct probe_icmp_sample {
u32 pid;
u32 daddress;
u32 saddress;
};
BPF_PERF_OUTPUT(probe_events);
static inline unsigned char *custom_skb_network_header(const struct sk_buff *skb)
{
return skb->head + skb->network_header;
}
static inline struct iphdr *get_iphdr_in_icmp(const struct sk_buff *skb)
{
return (struct iphdr *)custom_skb_network_header(skb);
}
int probe_icmp(struct pt_regs *ctx, struct net *net, struct sock *sk, struct sk_buff *skb){
struct iphdr * ipdata=get_iphdr_in_icmp(skb);
if (ipdata->protocol!=1){
return 1;
}
u64 __pid_tgid = bpf_get_current_pid_tgid();
u32 __pid = __pid_tgid;
struct probe_icmp_sample __data = {0};
__data.pid = __pid;
u32 daddress;
u32 saddress;
bpf_probe_read(&daddress, sizeof(ipdata->daddr), &ipdata->daddr);
bpf_probe_read(&saddress, sizeof(ipdata->daddr), &ipdata->saddr);
__data.daddress=daddress;
__data.saddress=saddress;
probe_events.perf_submit(ctx, &__data, sizeof(__data));
return 0;
}
"""
class IcmpSamples(ctypes.Structure):
_fields_ = [
("pid", ctypes.c_uint32),
("daddress", ctypes.c_uint32),
("saddress", ctypes.c_uint32),
]
bpf = BPF(text=bpf_text)
filters = {}
def parse_ip_address(data):
results = [0, 0, 0, 0]
results[3] = data & 0xFF
results[2] = (data >> 8) & 0xFF
results[1] = (data >> 16) & 0xFF
results[0] = (data >> 24) & 0xFF
return ".".join([str(i) for i in results[::-1]])
def print_icmp_event(cpu, data, size):
# event = b["probe_icmp_events"].event(data)
event = ctypes.cast(data, ctypes.POINTER(IcmpSamples)).contents
daddress = parse_ip_address(event.daddress)
print(
f"pid:{event.pid}, daddress:{daddress}, saddress:{parse_ip_address(event.saddress)}"
)
bpf.attach_kprobe(event="ip_finish_output", fn_name="probe_icmp")
bpf["probe_events"].open_perf_buffer(print_icmp_event)
while 1:
try:
bpf.kprobe_poll()
except KeyboardInterrupt:
exit()
OK、このコードは厳密には混合言語で、一部は C で、一部は Python です。Python 部分は皆さんが非常に馴染みがあると思います。BCC が私たちの C コードをロードし、kprobe にアタッチし、カーネルから外部に送信されるデータを継続的に出力します。
では、C 部分のコードに注目しましょう（実際には、これは厳密には標準 C ではなく、BCC によってラップされた DSL です）。
まず、私たちの補助的な 2 つの関数を見てみましょう。
static inline unsigned char *custom_skb_network_header(const struct sk_buff *skb)
{
return skb->head + skb->network_header;
}
static inline struct iphdr *get_iphdr_in_icmp(const struct sk_buff *skb)
{
return (struct iphdr *)custom_skb_network_header(skb);
}
前述のように、sk_buff の head と network_header に基づいて、IP ヘッダーのメモリ内のアドレスを計算し、それを iphdr 構造体ポインタにキャストします。
次に、iphdr を見てみましょう。
struct iphdr {
#if defined(__LITTLE_ENDIAN_BITFIELD)
__u8 ihl:4,
version:4;
#elif defined (__BIG_ENDIAN_BITFIELD)
__u8 version:4,
ihl:4;
#else
#error "Please fix <asm/byteorder.h>"
#endif
__u8 tos;
__be16 tot_len;
__be16 id;
__be16 frag_off;
__u8 ttl;
__u8 protocol;
__sum16 check;
__be32 saddr;
__be32 daddr;
/*オプションはここから始まります。 */
};
IP パケット構造に精通している方は、これに非常に馴染みがあるでしょう。ここで、saddr と daddr はそれぞれソースアドレスとターゲットアドレスを表し、protocol は L4 プロトコルのタイプを示します。ここで 1 の場合は ICMP プロトコルを示します。
OK、それではトレース関数を見てみましょう。
int probe_icmp(struct pt_regs *ctx, struct net *net, struct sock *sk, struct sk_buff *skb){
struct iphdr * ipdata=get_iphdr_in_icmp(skb);
if (ipdata->protocol!=1){
return 1;
}
u64 __pid_tgid = bpf_get_current_pid_tgid();
u32 __pid = __pid_tgid;
struct probe_icmp_sample __data = {0};
__data.pid = __pid;
u32 daddress;
u32 saddress;
bpf_probe_read(&daddress, sizeof(ipdata->daddr), &ipdata->daddr);
bpf_probe_read(&saddress, sizeof(ipdata->daddr), &ipdata->saddr);
__data.daddress=daddress;
__data.saddress=saddress;
probe_events.perf_submit(ctx, &__data, sizeof(__data));
return 0;
}
前述のように、kprobe がトリガーされると、ip_finish_output の 3 つのパラメータがトレース関数に渡されます。これにより、渡されたデータに基づいて多くのことを行うことができます。今、上記のコードで行われていることを紹介します。
- sk_buff を対応する iphdr に変換します。
- 現在のパケットが ICMP プロトコルであるかどうかを判断します。
- カーネル BPF が提供するヘルパー
bpf_get_current_pid_tgidを使用して、現在ip_finish_outputを呼び出しているプロセスの PID を取得します。 - saddr と daddr を取得します。ここで使用している bpf_probe_read も BPF が提供するヘルパー関数であり、原則として、eBPF ではカーネルからデータを読み取るすべての操作は
bpf_probe_readまたはbpf_probe_read_kernelを使用して実行する必要があります。 - perf を通じてデータを送信します。
これにより、私たちはマシン上で具体的にどのプロセスが ICMP リクエストを送信しているかを特定できるようになります。

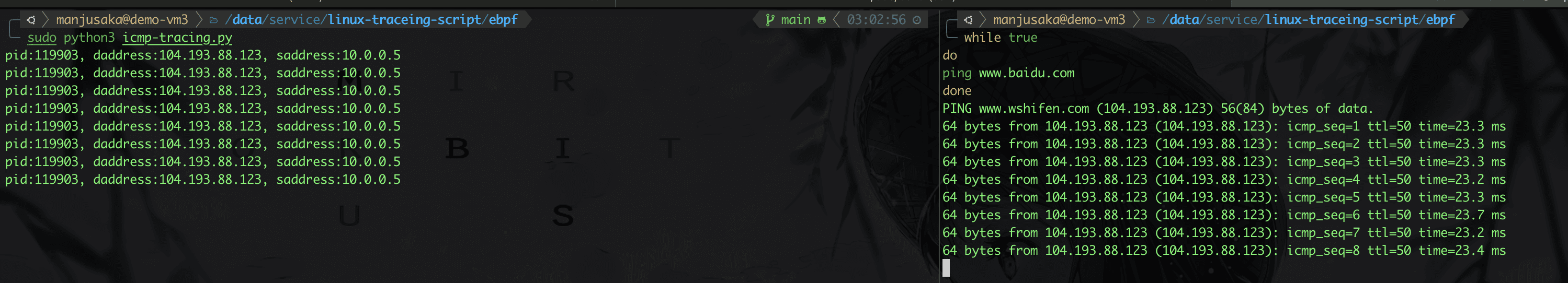

効果を見てみましょう。
OK、私たちのニーズは基本的に達成されましたが、ここで小さな問題が残っています。皆さんは考えてみてください。PID に基づいて起動プロセスの cmdline を取得するにはどうすればよいでしょうか？
SystemTap + kprobe#
eBPF のバージョンは実装されましたが、1 つ問題があります。eBPF は高バージョンのカーネルでのみ使用できます。一般的に、x86_64 では、Linux 3.16 で eBPF がサポートされています。そして、私たちが依存している kprobe の eBPF に対するサポートは Linux 4.1 で実装されました。通常、私たちは一般的に eBPF を使用するために 4.9 以上のカーネルを推奨します。
さて、問題が発生しました。実際、現在多くの Centos 7 + Linux 3.10 のような伝統的な組み合わせがありますが、彼らはどうすればよいのでしょうか？
Linux 3.10 の生存は重要です！Centos 7 の生存は重要です！
仕方がないので、別の技術スタックを使うことにしました。この時、私たちはまず RedHat によって開発され、コミュニティに貢献し、低バージョンで使用可能な SystemTap を考えます。
%{
#include<linux/byteorder/generic.h>
#include<linux/if_ether.h>
#include<linux/skbuff.h>
#include<linux/ip.h>
#include<linux/in.h>
#include<linux/tcp.h>
#include <linux/sched.h>
#include <linux/list.h>
#include <linux/pid.h>
#include <linux/mm.h>
%}
function isicmp:long (data:long)
%{
struct iphdr *ip;
struct sk_buff *skb;
int tmp = 0;
skb = (struct sk_buff *) STAP_ARG_data;
if (skb->protocol == htons(ETH_P_IP)){
ip = (struct iphdr *) skb->data;
tmp = (ip->protocol == 1);
}
STAP_RETVALUE = tmp;
%}
function task_execname_by_pid:string (pid:long) %{
struct task_struct *task;
task = pid_task(find_vpid(STAP_ARG_pid), PIDTYPE_PID);
// proc_pid_cmdline(p, STAP_RETVALUE);
snprintf(STAP_RETVALUE, MAXSTRINGLEN, "%s", task->comm);
%}
function ipsource:long (data:long)
%{
struct sk_buff *skb;
struct iphdr *ip;
__be32 src;
skb = (struct sk_buff *) STAP_ARG_data;
ip = (struct iphdr *) skb->data;
src = (__be32) ip->saddr;
STAP_RETVALUE = src;
%}
/* IP 宛先アドレスを返す */
function ipdst:long (data:long)
%{
struct sk_buff *skb;
struct iphdr *ip;
__be32 dst;
skb = (struct sk_buff *) STAP_ARG_data;
ip = (struct iphdr *) skb->data;
dst = (__be32) ip->daddr;
STAP_RETVALUE = dst;
%}
function parseIp:string (data:long) %{
sprintf(STAP_RETVALUE,"%d.%d,%d.%d",(int)STAP_ARG_data &0xFF,(int)(STAP_ARG_data>>8)&0xFF,(int)(STAP_ARG_data>>16)&0xFF,(int)(STAP_ARG_data>>24)&0xFF);
%}
probe kernel.function("ip_finish_output").call {
if (isicmp($skb)) {
pid_data = pid()
/* IP */
ipdst = ipdst($skb)
ipsrc = ipsource($skb)
printf("pid is:%d,source address is:%s, destination address is %s, command is: '%s'\n",pid_data,parseIp(ipsrc),parseIp(ipdst),task_execname_by_pid(pid_data))
} else {
next
}
}
実際、皆さんはご覧の通り、私たちの考え方は同じで、ip_finish_output を kprobe のフックポイントとして利用し、対応する iphdr を取得して操作を行います。
うん、私たちのニーズの基本機能はほぼこれで、皆さんは追加機能を実装することができます。たとえば、プロセスの cmdline を取得するなどです。
さらなるアイデアと実験#
皆さんは ICMP のようなマイナーなプロトコルに対してあまり明確な感覚を持っていないかもしれませんが、別のニーズを考えると、皆さんはもっと感じるかもしれません。
マシン上のどのプロセスが HTTP 1.1 リクエストを送信しているかを監視する。
うん、いつものように、まずはシステム内の重要な呼び出しを見てみましょう。
ここでは、tcp_sendmsg を切り口として選択します。
int tcp_sendmsg(struct sock *sk, struct msghdr *msg, size_t size)
{
int ret;
lock_sock(sk);
ret = tcp_sendmsg_locked(sk, msg, size);
release_sock(sk);
return ret;
}
ここで、sock は私たちのいくつかの重要なメタデータを含む構造体です。
struct sock {
/*
* 現在、struct inet_timewait_sock も sock_common を使用しているため、最初のメンバー (__sk_common) の前に何も追加しないでください --acme
*/
struct sock_common __sk_common;
...
}
struct sock_common {
/* skc_daddr と skc_rcv_saddr は、64 ビットアーキテクチャでは 8 バイトアラインされたアドレスにグループ化する必要があります：cf INET_MATCH() */
union {
__addrpair skc_addrpair;
struct {
__be32 skc_daddr;
__be32 skc_rcv_saddr;
};
};
union {
unsigned int skc_hash;
__u16 skc_u16hashes[2];
};
/* skc_dport と skc_num もグループ化する必要があります */
union {
__portpair skc_portpair;
struct {
__be16 skc_dport;
__u16 skc_num;
};
};
...
}
皆さんは、sock の中で私たちのポートの 5 元組データを取得できることがわかります。そして、msghdr から具体的なデータを取得できます。
さて、私たちのニーズの HTTP の例を挙げると、実際には、取得した TCP パケットに HTTP/1.1 が含まれているかどうかを判断するだけで、リクエストが HTTP 1.1 リクエストであるかどうかを粗略に判断できます（非常に乱暴な方法です Hhhhh）。
では、コードを見てみましょう。
from bcc import BPF
import ctypes
import binascii
bpf_text = """
#include <linux/ptrace.h>
#include <linux/ip.h>
#include <linux/tcp.h>
#include <uapi/linux/ptrace.h>
#include <net/sock.h>
#include <bcc/proto.h>
#include <linux/socket.h>
struct ipv4_data_t {
u32 pid;
u64 ip;
u32 saddr;
u32 daddr;
u16 lport;
u16 dport;
u64 state;
u64 type;
u8 data[300];
u16 data_size;
};
BPF_PERF_OUTPUT(ipv4_events);
int trace_event(struct pt_regs *ctx,struct sock *sk, struct msghdr *msg, size_t size){
if (sk == NULL)
return 0;
u32 pid = bpf_get_current_pid_tgid() >> 32;
// 詳細を引き出す
u16 family = sk->__sk_common.skc_family;
u16 lport = sk->__sk_common.skc_num;
u16 dport = sk->__sk_common.skc_dport;
char state = sk->__sk_common.skc_state;
if (family == AF_INET) {
struct ipv4_data_t data4 = {};
data4.pid = pid;
data4.ip = 4;
//data4.type = type;
data4.saddr = sk->__sk_common.skc_rcv_saddr;
data4.daddr = sk->__sk_common.skc_daddr;
// lport はホストオーダー
data4.lport = lport;
data4.dport = ntohs(dport);
data4.state = state;
struct iov_iter temp_iov_iter=msg->msg_iter;
struct iovec *temp_iov=temp_iov_iter.iov;
bpf_probe_read_kernel(&data4.data_size, 4, &temp_iov->iov_len);
u8 * temp_ptr;
bpf_probe_read_kernel(&temp_ptr, sizeof(temp_ptr), &temp_iov->iov_base);
bpf_probe_read_kernel(&data4.data, sizeof(data4.data), temp_ptr);
ipv4_events.perf_submit(ctx, &data4, sizeof(data4));
}
return 0;
}
"""
bpf = BPF(text=bpf_text)
filters = {}
def parse_ip_address(data):
results = [0, 0, 0, 0]
results[3] = data & 0xFF
results[2] = (data >> 8) & 0xFF
results[1] = (data >> 16) & 0xFF
results[0] = (data >> 24) & 0xFF
return ".".join([str(i) for i in results[::-1]])
def print_http_payload(cpu, data, size):
# event = b["probe_icmp_events"].event(data)
# event = ctypes.cast(data, ctypes.POINTER(IcmpSamples)).contents
event= bpf["ipv4_events"].event(data)
daddress = parse_ip_address(event.daddr)
# data=list(event.data)
# temp=binascii.hexlify(data)
body = bytearray(event.data).hex()
if "48 54 54 50 2f 31 2e 31".replace(" ", "") in body:
# if "68747470" in temp.decode():
print(
f"pid:{event.pid}, daddress:{daddress}, saddress:{parse_ip_address(event.saddr)}, {event.lport}, {event.dport}, {event.data_size}"
)
bpf.attach_kprobe(event="tcp_sendmsg", fn_name="trace_event")
bpf["ipv4_events"].open_perf_buffer(print_http_payload)
while 1:
try:
bpf.perf_buffer_poll()
except KeyboardInterrupt:
exit()
OK、効果を見てみましょう。
実際、これをさらに拡張することもできます。たとえば、Go のように、特定の特徴を持つ HTTPS 接続を発信する言語に対して、比較的簡単な方法でマシン上のパケットの出所を追跡することができます（皆さんは無辜のこの記事を参考にできます、なぜ Go で特定のウェブサイトにアクセスすると常に 503 Service Unavailable になるのか？）。
私自身もテストを行い、皆さんはコードを参考にできます：https://github.com/Zheaoli/linux-traceing-script/blob/main/ebpf/go-https-tracing.py
まとめ#
実際、eBPF でも SystemTap でも、このような動的トレース技術は Linux カーネルをよりプログラマブルにします。従来のカーネルの再コンパイルなどの手段と比較して、より便利で迅速です。また、BCC/BPFTrace のようなさらに進んだラッピングフレームワークの登場により、カーネルを観測する難易度がさらに低下しました。
多くの場合、私たちのニーズはバイパス方式を選択してより迅速に実現できます。しかし、注意すべき点は、動的トレース技術の導入はカーネルの不安定性を増加させ、ある程度はパフォーマンスに影響を与えることです。したがって、具体的なシナリオに基づいてトレードオフを行う必要があります。
さて、この記事はここまでにしましょう。後で時間があれば、eBPF の入門から応用までのシリーズ記事を出すことを目指します（フラグ ++）。
